IAT Interactive Antenna Table by UR5EAZ. Updated!

Для оценки параметров антенн и их выбора, Владимир UR5EAZ создал IAT Interactive Antenna Table - интерактивную таблицу антенн. Отличие этого инструмента от существующей таблицы VE7BQH Antenna Table состоит в использовании  G/T и C/N вместо G/Ta параметра. В этой таблице Владимир применяет рекомендации ITU для оценки шумовых свойств радиоприемной системы и показывает преимущество G/T концепции перед G/Ta концепцией при выборе антенны.

В G/T концепции антенна с внешним шумом  представлена как неотъемлемая часть радиоприемной системы, которая,  кроме антенны с внешним шумом , содержит линию передачи и линейный приемник. Линия передачи включаена между терминалами антенны и входом приемника и содержит вcе необходимые компоненты (кабели, делители,  реле, разъемы и т.д.). Приемник может содержать линейный LNA.

Напротив, G/Ta концепция  не рассматривает антенну с внешним шумом, как часть  радиоприемной системы.

IAT позволяет сравнить обе концепции. Чтобы видеть G/Ta результат, достаточно обнулить парамеры линии передачи и приемника.

Владимир планирует регулярно обновлять IAT, добавляя новые антенны.'

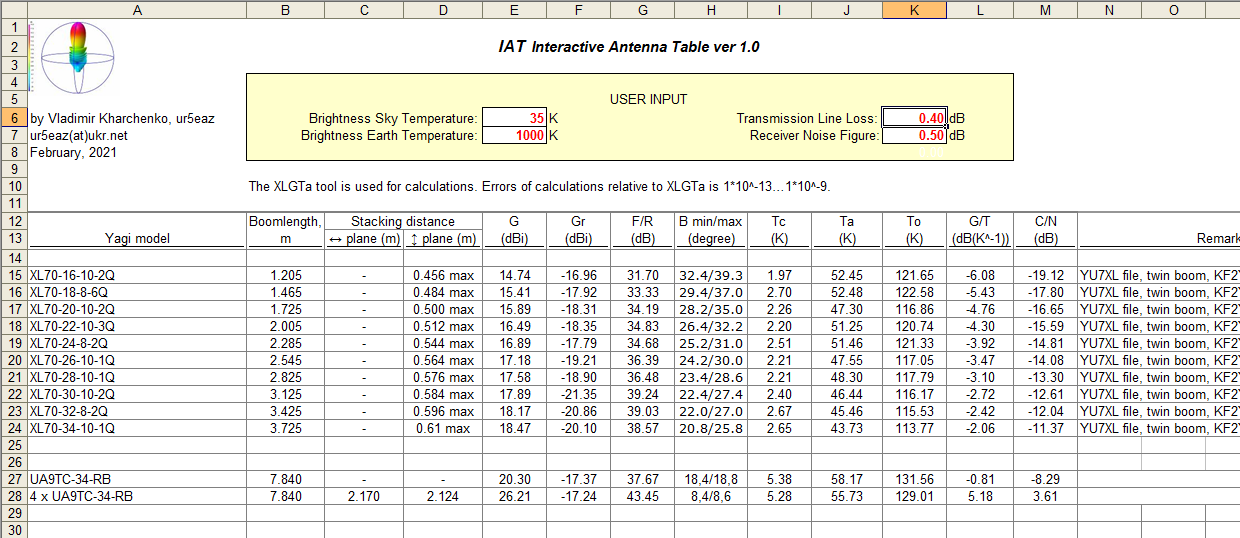

IAT содержит два EXCEL листа. Один из них предназначен для анализа, другой содержит пример Sky Temperature из VK3UM EME Planner. IAT будет обновляться с дополненными антеннами.

IAT_INTERACTIVE_ANTENNA_TABLE.xls

Ссылка на презентацию VE7BQH, где Владимиру (UR5EAZ) высказана отдельная благодарность за создание интерактивной таблицы.:

VE7BQH VHF ANT presentation

73!

UT5EL
