Антенна UR5EAZ-7-S. (S=повышенная стабильность) Информация.

Информация от Владимира, UR5EAZ

для конструкторов УКВ-антенн.

"S" в названии антенны - от "Stable".

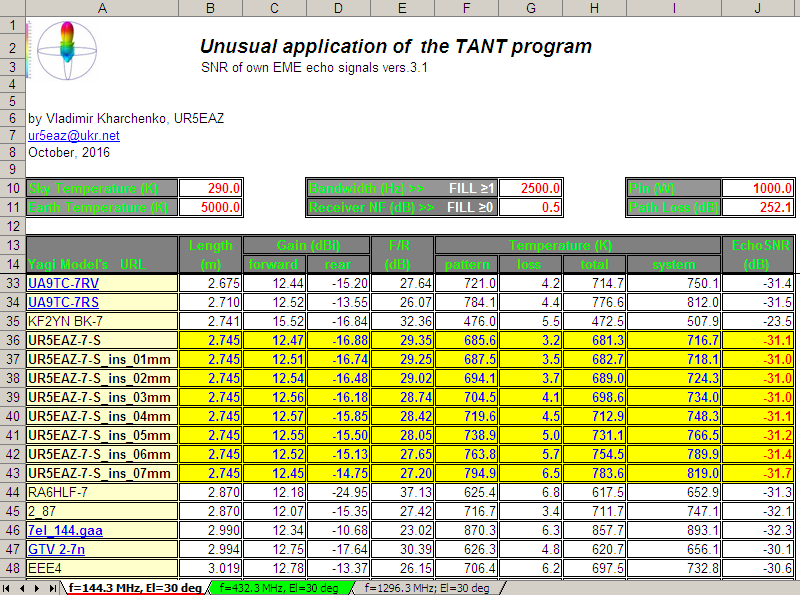

Проверка стабильности параметров антенны производилась по методике Dragoslav, YU1AW.
Методика по YU1AW: симуляция покрытия (окучивания) каждого провода Yagi-антенны слоем изоляции (изолирующего материала).

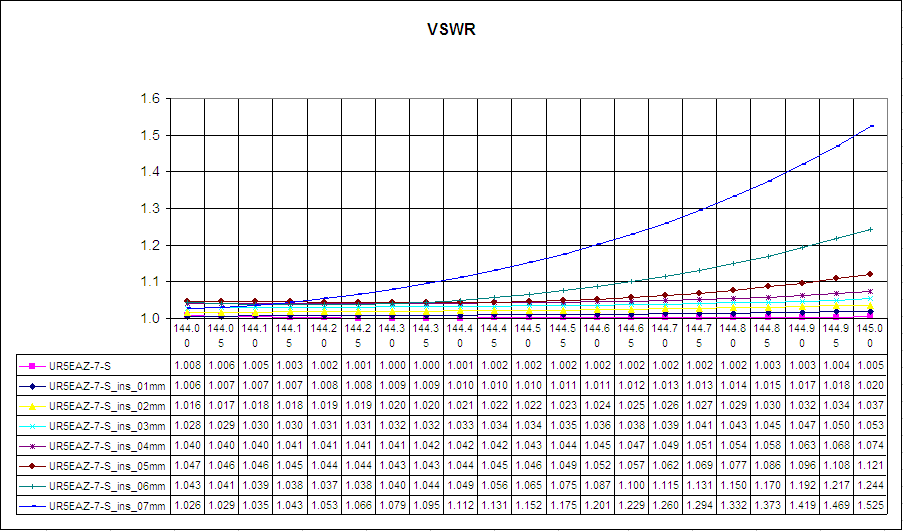

Параметры материала: Er = 8; толщина покрытия провода = 0,1мм... 0,5мм.
Модели антенн, менее подверженные влияниям влажной погоды, менее восприимчивы к изоляции даже при большем значении толщины ее слоя.

Links:







Файловый архив:

/_tbkp/15-10-2016_16-43-17.zip

73!
